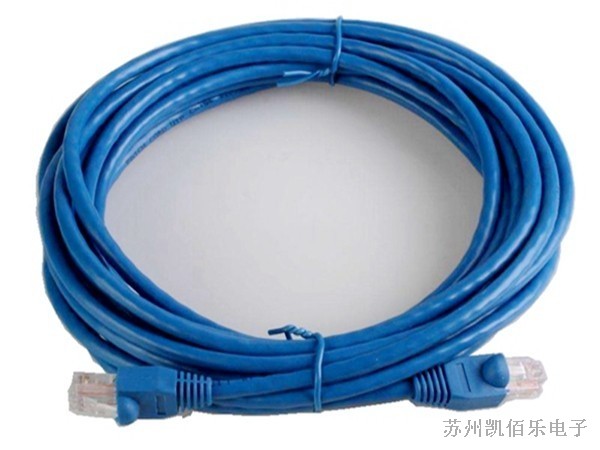

網絡線束_行業中也稱之為LAN CABLE,是線束加工行業都不陌生的一種 通訊線束,那么LAN CABLE到底有哪些標準和類型呢?今天來給小伙伴們梳理梳理,一起來學習一下吧!

1.傳輸能力,當今共發展到CAT.7共10等級,

CAT.1 傳輸頻率為750kHZ 電話線纜,不用于數據傳輸

CAT.2 傳輸頻率為1MHZ 傳輸速度為4Mbps

CAT.3 傳輸頻率為16MHZ 傳輸速度為10Mbps

CAT.4 傳輸頻率為 20MHZ 傳輸速度為16Mbps

CAT.5 傳輸頻率為100MHZ 傳輸速度為100Mbps

CAT.5E 傳輸頻率為 155MHZ 傳輸速度為1000Mbps

CAT.6 傳輸頻率為250MHZ 傳輸速度為1Gbps

CAT.6A 傳輸頻率為500MHz 傳輸速度為10Gbps

CAT.7 傳輸頻率為600MHZ 傳輸速度為10Gbps

2.產品結構,主要是屏蔽程度的不同,可分為，

非屏蔽雙絞線/UTP (unshield twist pair)

鋁箔屏蔽雙絞線/FTP (foil twist pair )

雙屏蔽(編織/鋁箔)雙絞線/SFTP (Screen-Foil Twist Pair)

3.產品規范,3個主要執行標準，

美國TIA/EIA 568A(常用)

國際組織ISO/IEC 11801

歐洲 EN 50173

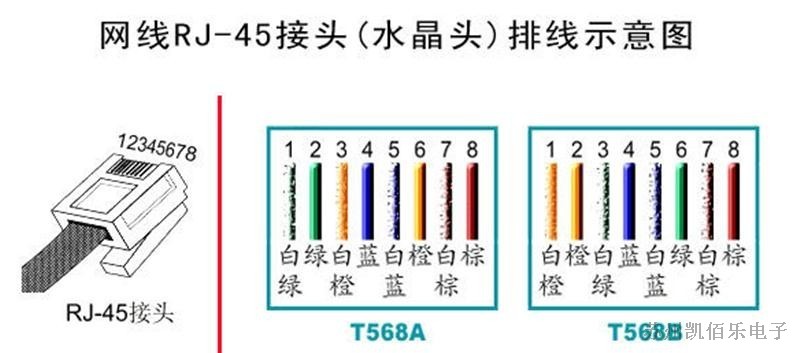

4.美式水晶頭接線,分為兩種標準，

568A標準:白綠、綠、白橙、藍、白藍、橙、白棕、棕

568B標準:白橙、橙、白綠、藍、白藍、綠、白棕、棕

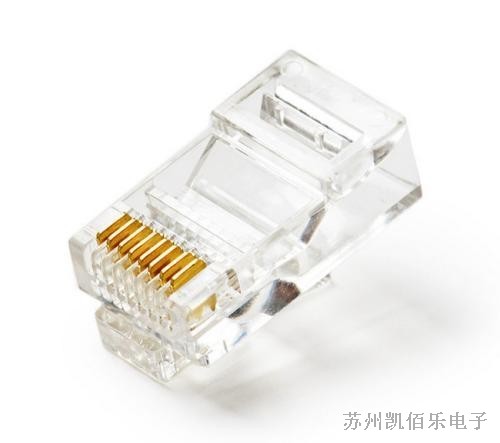

5.常用的美式水晶頭RJ(Registered Jack),又分為以下不同系列，

RJ9/10:4P4C

RJ11:6P4C/6P2C

RJ12:6P6C

RJ45:8P8C

RJ48:10P10C

6.英式UK水晶頭(又稱左耳水晶頭),只有6P,又分6P2C,6P4C,6P6C幾個系列,大家是不是很少見到,不如去英國轉一轉吧.
