蘇州凱佰樂線束廠家在生產網絡線束工作中,有干部及品質管理人員,向我詢問EIA/TIA T568B 和EIA/TIA T568A 的區別是什么？關于這類線束的生產及區別,特做以下說明.

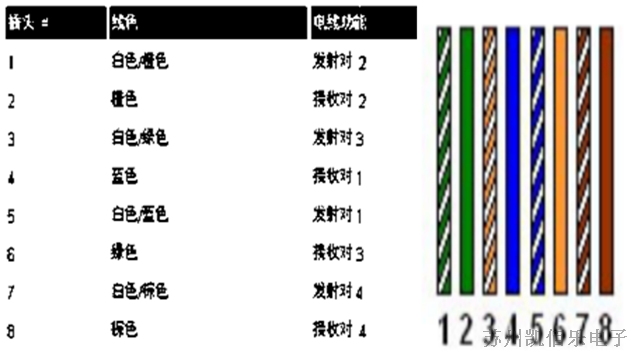

網絡線束標準 EIA/TIA T568B 色碼接線圖

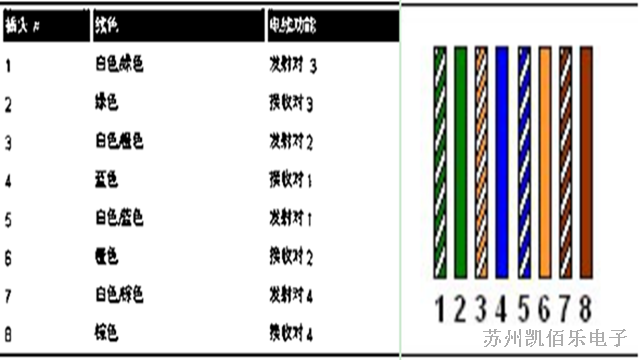

網絡線束標準 EIA/TIA T568A 色碼連線圖

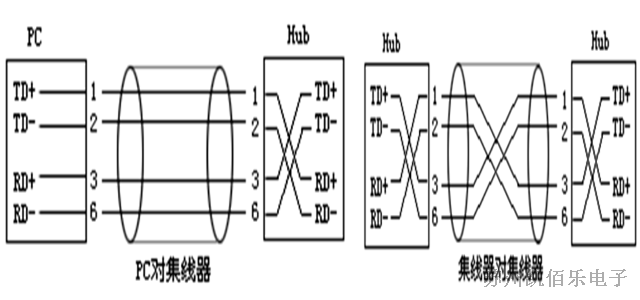

兩個色碼的唯一區別是橙色和綠色對的互換.在常規網絡線束中,所有電線都是直接連接的,插頭4, 5, 7和8 未使用,因?yàn)樗鼈儗?shí)際上在網絡數據通訊中不需要.網絡線束接線原理.如圖,其中TD代表傳送,各有兩條線（TD+及TD-）；而RD代表接收,也有兩條線（RD+及RD-）

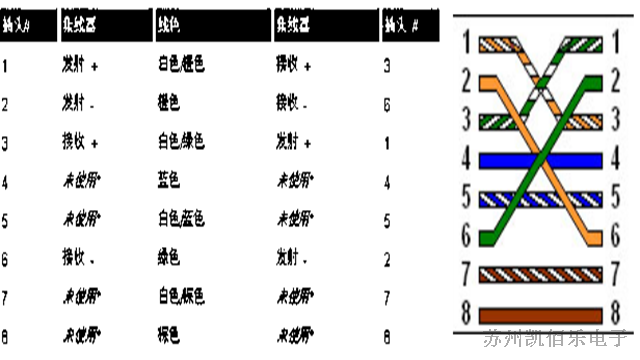

網絡線束,直通線和交叉線的區別

線束加工廠家都知道,計算機及其他設備相互通訊時一般通過各自的發送和接收端口進行的,設備A通過發送端口發送數據到設備B的接收端口,同時A也通過接收端口接收B設備發送端口發出的數據.

計算機網絡通訊的原理也是如此,當計算機通過集線器與其他計算機相連時,集線器內部可以完成發送端口與接收端口之間的匹配,因此計算機到集線器之間的網線使用的是直通線 ,所謂的直通線是指雙絞線兩端的發送端口與發送端口直接相連,接收端口與接收端口直接相連；而當集線器（交換機）與集線器（交換機）通過普通的端口進行級連時,就與兩臺單 獨設備通訊類似,必須使用交叉線,所謂的交叉線即指雙絞線兩端的發送端口與接收端口交叉相連.我們明白了以上原理就不難理解,當有的集線器或交互機本身具有級連端口,那么 級連時就只需使用直通線相連,當兩臺計算機不通過集線器而是直接相連時,就必須使用交叉線.你可以看到交叉電纜其實只不過是一根一頭連著EIA/TIA T568A 方案,另一頭連著EIA/TIA T568B方案的電纜.知道了這一點,我們來看看制作我們的交叉適配器的步驟: 插頭4, 5, 7和8未使用,因?yàn)樗鼈儗?shí)際上在網絡數據通訊中不需要.
